液晶拼接屏不是獨立存在的，液晶拼接屏的使用都需要通過它的各個零部件，液晶拼接屏作為顯示設備，其原理與一般的顯示器大同小異。液晶拼接屏在使用中一般會用到拼接近控制器，嵌入式拼接控制器一般只有技術人員是經常接觸的，不過對于用戶也可以過多的了解一下液晶拼接屏的構造。

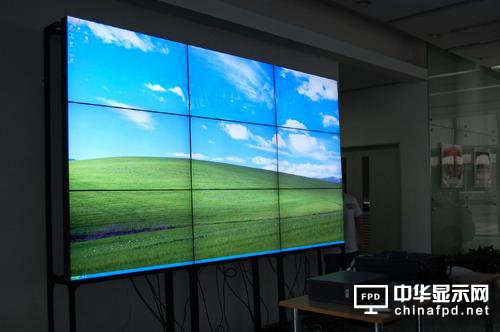

液晶拼接系統是由液晶拼接顯示單元、液晶拼接支架、液晶拼接控制器和信號源組成，而液晶拼接控制器分為內置和外置控制器，而內置就叫作內置嵌入式液晶拼接器，嵌入式拼接器也被叫作“拼接器”“液晶拼接器”“大屏幕拼接器”“內置拼接器”“背部小書包”“拼接處理器”，是專門用于液晶面板，集成了液晶驅動、電源、圖像顯示和串口控制;信號全部通過硬件處理，更穩定可靠，啟動時間更短，避免病毒干擾，價格實惠。
嵌入式拼接器的工作原理先將一個完整的原始畫面傳送至信號運算處理器，運算處理器以ID地址編碼器的方式開始鎖定各自在母畫面中的位置，以二進制BCD碼順序排列(BCD水平坐標：從左至右，和BCD垂直坐標：從上至下)開始運算切割成多個子畫面，處理器將各自運算好的數據直接輸送給液晶驅動板，驅動板將色彩、亮度、對比度等參數調校后以LVDS方式傳送至LCDIC成像器形成圖像。由于嵌入式拼接器采用硬件架構數字圖形處理技術每次只處理一種類型信號，所以不需要強大的CPU核心來運算多通道信號。簡單的單畫面拼接功能為一些只需要大畫面顯示的客戶提供了非常靈活的方便，到目前配置液晶拼接屏時都有著無可替代的地位但這種內拼式拼接器只是單元內部顯示像素的處理，結果是合成顯示圖像，不能解決信號高分辨率拼接和任意位置任意大小多窗口信號處理，更多的應用是在單一信號的宣傳顯示屏和按單元或相鄰單元拼接的簡單多畫面處理應用上使用。
嵌入式拼接控制器它一般不會單獨使用，主要是配置顯示設備共同發揮作用，嵌入式拼接器是液晶拼接屏最適用的部件。在實際的應用中也可以被外圍圖像處理器取代。目前通過嵌入式拼接的液晶拼接屏應用廣泛，液晶拼接控制器畫面宏大、視覺沖擊強烈，具有很好的展示、演示、廣告、宣傳的效果。所以，不管是液晶拼接屏的哪個部件，都發揮著重要的作用，才能讓液晶拼接屏的效果更加完美。帝艾帝電子專業生產液晶拼接屏，國內液晶拼接屏最專業供應商，作為專業供應商有義務讓客戶更好的了解液晶拼接部件工作原理，專業技術指導，客戶一定滿意。而作為用戶，也可以適當的了解其原理，以便更好的挑選拼接屏做準備。
