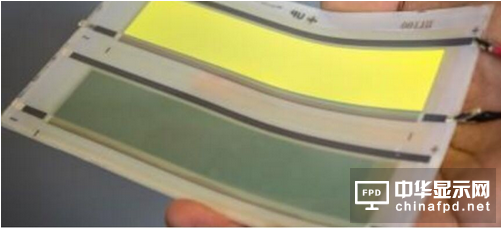

荷蘭研究機構Holst Centre展示號稱有史以來首款以陶瓷為基礎的大尺寸柔性有機發光二極管(OLED)；研究人員期望這種在陶瓷基板上制造的柔性OLED，能夠為顯示應用開啟更多可能性…
Holst Centre的研究人員在厚度約僅20-40μm的ENrG Thin E-Strate陶瓷基板上進行制造。相較于金屬箔片或柔性玻璃，柔性的陶瓷基板一向被認為較易于處理，而且天生具備防潮性以及高溫可達1000℃的性能。 2016-09-25-eete-jh-holst 這些材料的特性有助于簡化OLED柔性組件的制造，因為它只需要頂部的防潮層，即可保護沉積于陶瓷基板上的OLED層；相較之下，采用塑料的OLED在每一層的兩面都需要保護層。
根據研究人員在120x25mm的OLED原型上進行測試顯示，僅以一層由Holst Centre透過等離子增強化學氣相沉積(PECVD)與數層印刷直接沉積于頂部的薄膜封裝，就能讓基于Thin E-Strate陶瓷基板的OLED實現低于每日約8.5x10^7 g/m^2的水蒸汽透過率(WVTR)。
相較于一般商用設備的最低要求，Holst Centre的實驗數據更具有競爭力。如果真的能夠達到這樣的程度，預計采用這種柔性OLED的顯示器大約可承受約10年的時間，才會因潮濕導致肉眼可見的黑斑出現以及因此而惡化。
“要達到這樣的WVTR并不容易，而且還有許多僅具有單面保護層的柔性OLED只能達到每日約10^-5 g/m^2，相當于僅能維持一年或更短的使用壽命，”Holst Centre資深科學家Hylke Akkerman表示。
“以這樣簡單的結構超越了每日約10^-6 g/m^2 WVTR的目標，顯示結合Thin E-Strate基板以及Holst Centre直接于基板上堆棧薄膜封裝的途徑可實現極佳的保護能力。”
