　　液晶電視已經過氣了！OLED 電視都還沒有上市，怎么又冒出了一個量子點電視了！到底什么是 OLED？什么又是量子點呢？

　　1990 年開始，全球展開了第一輪的電視大躍進，體積巨大陪伴我們超過半世紀的陰極射線管（Cathode Ray Tub，CRT）電視被體積較小的液晶電視（Liquid Crystal Display，LCD）取代，目前已經成為客廳里的主角。但科學家追求電視畫面色彩畫質與厚度縮小的目標仍然沒有停止，經過幾年發展，厚度超薄顏色更豐富的“有機發光二極管”（Organic Light Emitting Diode，OLED）與“量子點”（Quantum Dot，QD）電視日趨成熟，成為后起之秀漸漸取代液晶電視的可能性愈來愈高，我們來看看這兩種未來新型顯示器到底有什么不同吧。

　　光的三原色

　　在了解顯示原理前，我們先來理解一下各式顯示技術中彩色是如何達成的，他們均是以紅（Red，R）、綠（Green，G）、藍（Blue，B）3 種顏色“不同亮度”即可組合成連續光譜中幾乎所有可見光的顏色，因此我們稱紅、綠、藍三色為“光的三原色”。如圖一所示，假設有一個方格用來顯示某一種顏色，這樣的方格稱為“像素”（pixel），將這個方格垂直切割成三個小方格，分別代表 RGB 3 種顏色，這樣的小方格稱為“次像素”（Sub-pixel）。

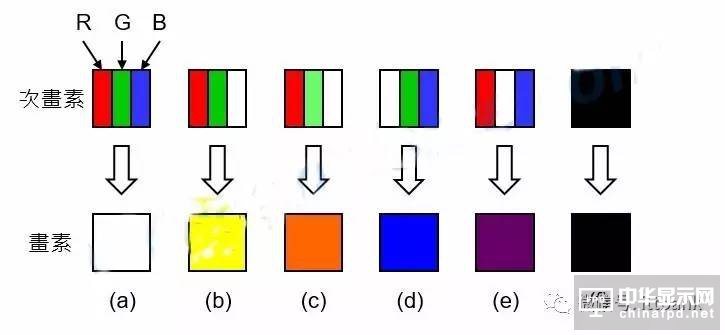

　　▲ 圖一：紅、綠、藍三種顏色不同亮度即可組合成連續光譜中幾乎所有的顏色。

　　色彩的顯示

　　可見光有無限多種顏色，圖二為“色度坐標圖”（Chromaticity diagram）代表肉眼能看到的所有顏色，光的波長就是顏色，光有多少種波長，就有多少種顏色，而前面所說的紅色、綠色、藍色其實只是一個大概的視覺感受，不同的發光組件所產生的光其實波長多少都有些差異，因此利用不同的發光組件所能產生的色彩并不同相。傳統以白色發光二極管（White LED，WLED）為背光源的液晶電視（LCD-TV）稱為“LED-TV”，要注意雖然廠商稱它為 LED-TV，實際上它是“以 LED 為背光源的 LCD-TV”，它是使用“彩色濾光片”（Color filter）產生 RGB 3 種顏色的光，圖中的三角形頂點就是 RGB 3 種顏色，而三角形內的顏色就是這種電視所能組合成的所有顏色（三角形愈大代表可以組合成的顏色愈多色彩愈真實），顯然并不能組合成肉眼能看到的所有顏色，但是這已經足夠制作電視讓我們看到真實的影像了；后來有廠商開發出不同白光發光二極管（LED）與彩色濾光片產生的 RGB 3 種顏色，可以組合成更多的顏色（紅色三角形），稱為“廣色域 LED-TV”，但是這兩種電視都是使用彩色濾光片過濾白光產生 RGB 3 種顏色，而且目前工業上背光源所使用的白色發光二極管（LED）顏色受限，因此可以組合成的顏色仍然不夠多；由圖中可看出有機發光二極管電視（OLED-TV）產生的 RGB 3 種顏色可以組合成更多的顏色（綠色三角形）；而量子點（QD-TV）產生的 RGB 三種顏色可以組合成更多的顏色（藍色三角形）。

　　▲ 圖：二色度坐標圖（Chromaticity diagram）。

　　有機發光二極管

　　有機發光二極管（OLED）又稱為“有機電激發光”（Organic Electrical Luminescence，OEL），其構造如圖三所示，將可以發出紅光、綠光、藍光的“有機發光半導體”（一種會發光的有機分子）加熱蒸鍍?cè)趯?dǎo)電玻璃上，再蒸鍍金屬電極，直接對不同顏色的有機發光半導體施加電壓注入電子與電洞，電子與電洞在有機發光半導體內結合發光。它的構造簡單，亮度夠高，可惜有機發光半導體其實就是一種“有機分子”（類似塑料），由于發光的材料性質不穩定，造成生產時良率很低，成本一直降不下來，而且使用壽命較短，用久了會褪色，因此過去一直都是少量使用在單色顯示器上。經過十幾年來的努力，南韓的三星（Samsung）與樂金（LG）成功改善了良率的問題，目前已經量產 60 吋以上的彩色電視，只剩下售價過高的問題，看起來似乎已經慢慢看到它的商業價值了。

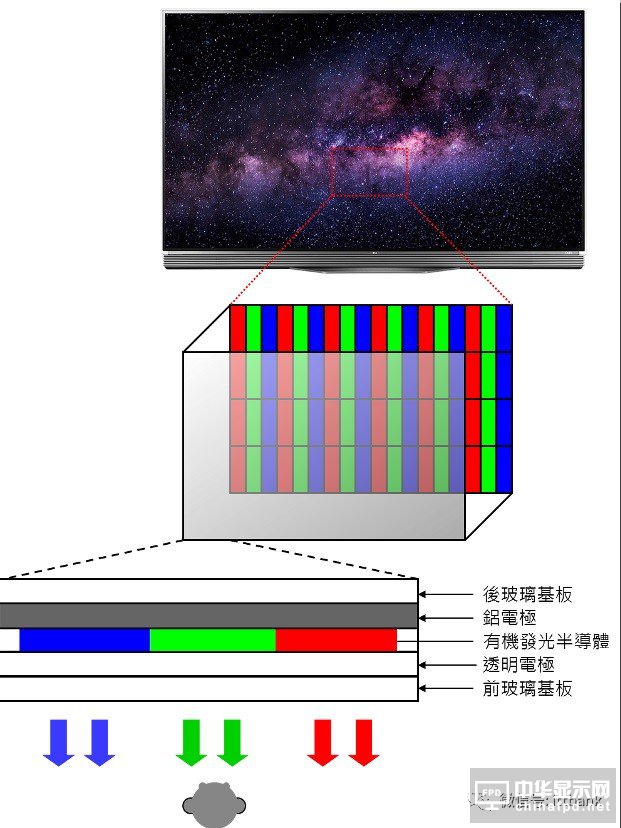

　　▲ 圖三：有機發光二極管（OLED）構造。（Source：LG）

　　量子點電視（QD-TV）

　　科學家發現當材料的尺寸小到 100 納米以下時會產生“量子局限效應”（Quantum confinement effect），此時電子與電洞被局限在納米材料內形成自組的穩定態，造成發光性質的改變，而且納米材料的尺寸愈小時，材料發光強度愈強，發光的波長愈短（藍色），這個現象稱為“藍移”（Blue shift），如圖四所示，不同顏色的光波長不同，所以光的波長就是顏色，在可見光中紅光的波長最長，綠光次之，藍光最短，換句話說，當納米材料的尺寸大，發光強度較弱，顏色為紅光（波長最長）；當納米材料的尺寸變小，發光強度變強，顏色為綠光（波長次之）；當納米材料的尺寸更小，發光強度更強，顏色為藍光（波長最短）。

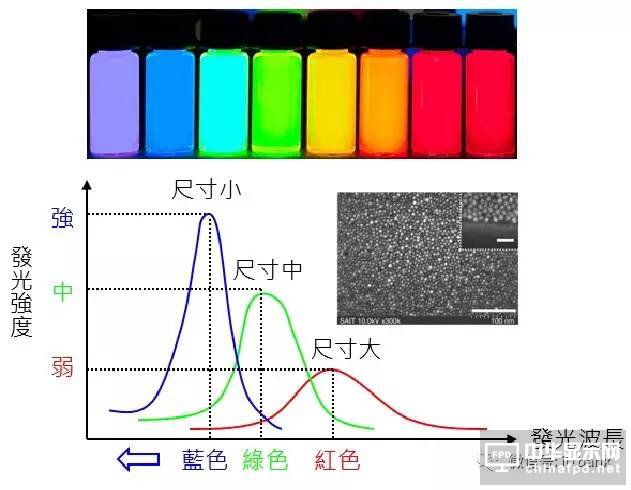

　　▲ 圖四：量子局限效應的“藍移”。（Source：Tae-Ho Kim et al., Heterogeneous stacking of nanodot monolayers by dry pick-and-place transfer and its applications in quantum dot light-emitting diodes, Nature Communications, Article number: 2637, Published 06 November 2013）

　　傳統白色發光二極管（WLED）發光的原理是以藍光發光二極管（Blue LED, BLED）晶粒發出藍光照射 YAG 熒光粉，熒光粉吸收藍光產生白光，如圖五 (a) 所示，前面提到這種組件的 RGB 顏色受限，可以組合成的顏色仍然不夠多，因此我們可以直接使用量子點（QD）取代熒光粉稱為“量子點發光二極管（QD-LED）”，如圖五 (b) 所示，利用這種組件為液晶顯示器（LCD）的背光源可以增加 RGB 顏色，如圖五 (c) 所示，因此可以組合成的顏色大大增加，而且并不需要修改太多液晶顯示器（LCD）的構造，成本最低，但是仍然必須使用彩色濾光片。

　　如果要再增加 RGB 顏色則可以使用藍色發光二極管（BLED）為背光源，如圖五 (d) 所示，經由液晶面版呈像，并且將量子點直接印刷在面版上形成不同的次像素取代彩色濾光片，受到藍光背光模塊的照射，紅色的量子點吸收藍光會發出紅光，綠色的量子點吸收藍光會發出綠光，藍色的量子點吸收藍光會發出藍光，其中藍色的像素因?yàn)楹捅彻饽K顏色一樣因此可以不使用藍色的量子點，最后的量子點電視（QD-TV）的構造如圖六所示。

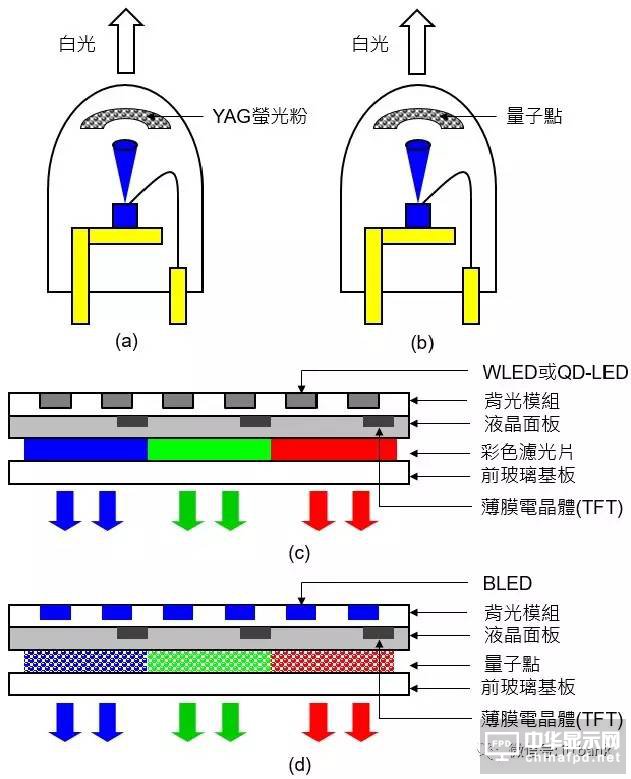

　　▲ 圖五：白光發光二極管與量子點發光二極管（QD-LED）電視構造示意圖。

　　▲ 圖六：量子點電視（QD-TV）構造示意圖。

　　結論

　　傳統以白色發光二極管（WLED）為背光源的液晶電視（LCD-TV）市場已經成熟，在技術上也沒有太多可以改善的空間；雖然有機發光二極管電視（OLED-TV）產生的 RGB 3 種顏色可以組合成更多的顏色，但是良率較低造成價格較高，短時間之內好像也無法全面推廣使用；而量子點電視（QD-TV）產生的 RGB 3 種顏色可以組合成最多的顏色，而且并不需要修改太多液晶顯示器（LCD）的構造，的確是目前可行的方法之一，不過要記得，其實量子點電視也是一種液晶電視，它仍然要靠液晶呈像，因此它仍然是一種液晶電視，市場營銷引用“量子點”（Quantum dot）這樣聽起來充滿“科技色彩”的名詞多半也是廣告營銷手法而已。在可以預見的未來，我們家中的電視一定會愈來愈薄，畫面色彩愈來愈豐富，讓我們能夠在電視里看到如同大自然一樣真實的畫面。
