　　Photomask

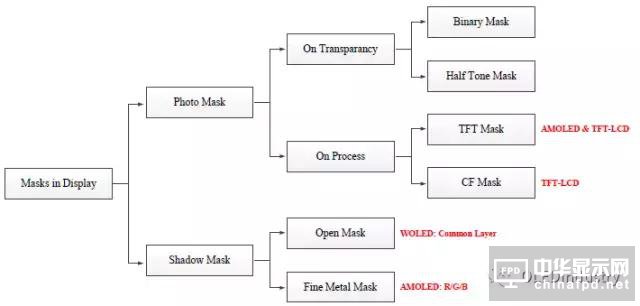

　　Display 產線上使用的Mask 為兩種: Array 段和CF 段(TFT-LCD)用的, 以玻璃為基礎材料的曝光Photomask; 和AMOLED 段以金屬為基本材料的Shadow Mask (Open Mask & FMM)。

　　Photomask 主要用于Array 段曝光顯影用。Photomask 主體結構為透明基材+遮光材料, 主要用于通過曝光、顯影和刻蝕工藝制作高精度的集成電路用。

　　常見的基板、遮光材料以及材料特性如Table 1 和Table 2 (** 資料來源較老2008, 僅能作為參考 **)。

Table 1 Photomask 分類 (10) (** 資料來源較老2008, 僅能作為參考 **)

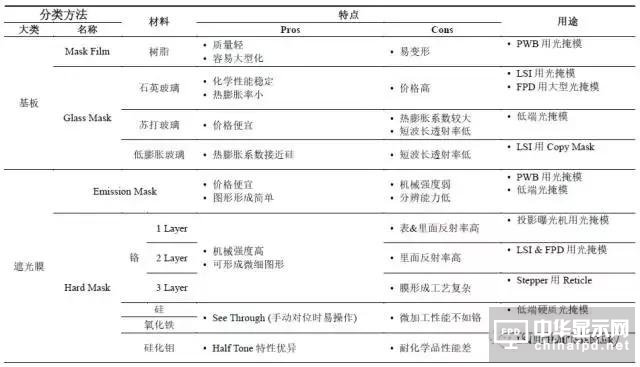

Table 2 Photomask 常用透明基板和硬質遮光材料 (10) (** 資料來源較老2008, 僅能作為參考 **)

Table 3 Display 用 PhotoMask 主要參數(3)

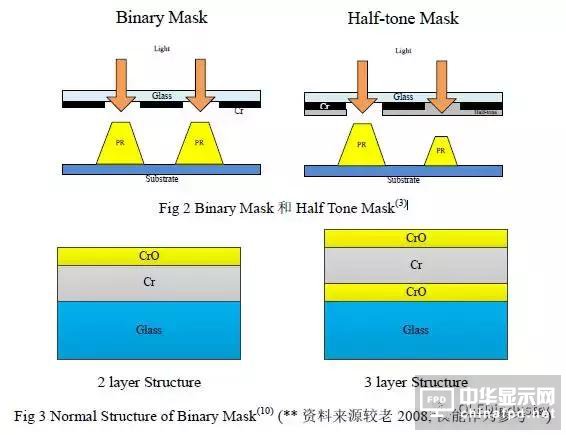

　　在Display 生產中, 主要使用的是石英/蘇打玻璃+鉻膜(Cr + CrO) 的Photomask 形式 (Table 3) (3)。根據透過性的不同, Photomask 可以進一步被分為Binary Mask 和Half Tone Mask (3)：

　　• Binary Mask: 該類型mask 上區域分為全透光區域和不透明區域。

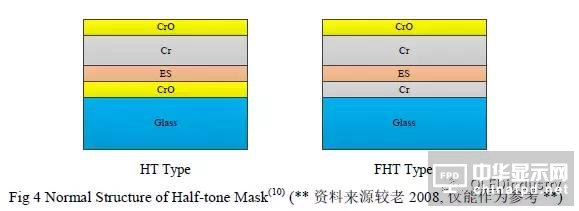

　　• Half-tone Mask: 除去以上兩個區域外, 該Mask 上還存在半透明區域。通過控制半透明區域的光透過量可以控制下方PR 膠刻蝕后的圖案的高度。該Mask 亦被稱為Gray-Scale Mask 和3D Mask (or GTM mask (10))。

　　在FPD 產業中該Mask 基本材料為石英玻璃, 并通過在玻璃上制作金屬鉻Cr 作為遮光蓋(Cr 可采用Sputtering 方式制作)。

　　在使用時Cr 面與PR 膠接觸進行曝光(Mask 間距約10 μm)。在Display 生產中, 除去CF 板外, Photomask 用來制作主要用于制作TFT 部分, 如S/D/G柵和絕緣層等。

　　根據DNP 的資料來看, 現有Photomask 可以制作分辨率為14 nm 至28 nm 精度的器件(5)。

　　TFT 和CF 的精度不同, 所以對Photomask 的品質規格要求也有差異(Table 4)(10)。

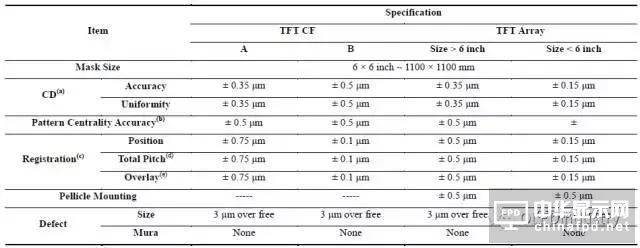

Table 4 普通TFT Mask 要求品質(10) (** 資料來源較老2008, 僅能作為參考 **)

　　**a: CD 圖形尺寸精度

　　**b: Pattern Centrality Accuracy 圖形居中精度

　　**c: Registration 圖形位置精度

　　**d: Total Pitch TP 圖形總長精度

　　**e: Overlay 圖形套盒精度

　　Shadow Mask: Open Mask & Fine Metal Mask

　　在制作發光部件時, 根據現有OLED 的工藝, 可以分別采用Open Mask 形式和FMM 形式對器件進行制作。

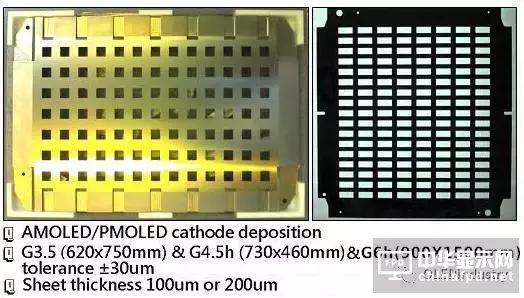

Fig 5 旭暉應用材料的Open Mask (9)

Fig 6 旭暉應用材料的Fine Metal Mask(9)

　　Open Mask 技術主要用于AMOLED 的WOLED 生產中。該技術由LG Display 主要, 并主要用于大尺寸面板的制造和生產中。和FMM 工藝分別對RGB 進行精細蒸鍍不同, Open Mask 的尺寸較大, 主要用于在WOLED 技術中HIL 和HTL 等共通層的制作。

　　FMM 全稱為Fine Metal Mask(精細金屬掩模版), 其主材可以主要是金屬或金屬+樹脂。從FMM 開孔形狀來區分, 根據FMM 的開孔形狀的不同, FMM 可以再進一步細分為Slot 型和Slit 型(4)。

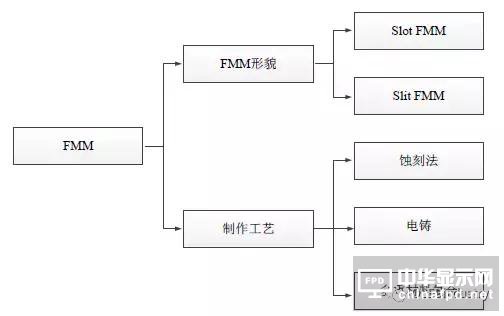

Fig 7 FMM 細分

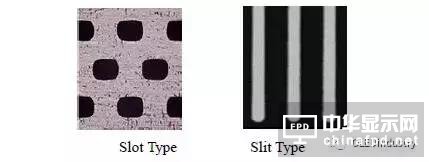

Fig L8 Toppan Slot Type & Slit Type of FMM(4)

　　生產FMM 的方式主要有三種(1): 蝕刻、電鑄(Electroforming Metal)和多重材料(金屬+樹脂材料)復合。

　　• 蝕刻法可以考慮為做減法, 主要是通過蝕刻Invar Sheet 的方式制作?，F(xiàn)階段主要的OLED 面板FMM 供應商, 如大日本印刷(DaiNippon Printing)、凸版印刷(TOPPAN)和達運等均采用蝕刻技術。該方法制作出的FMM 在現階段最薄可以做到20 μm 左右并達到WQHD 級別分辨率。

　　WQHD 級別分辨率FMM 在現階段由DNP, 并已出貨給Samsung Display 且通過了量產的驗證。

　　在該方法產出的FMM 也已經通過三星量產的認證。在2017 年結束與Samsung Display 壟斷性合約后(提供10~20 μm 厚的FMM), DNP 已經與BOE 達成協議, 并會逐步向BOE 提供WQHD 級手機用FMM(約30 μm 厚)(7)。

　　• 電鑄(Electroforming Metal)可以視為做加法。通過該方法制作出的FMM 厚度很薄。采用該方法的廠家主要有日本Athene 與Hitachi Maxell。這兩家公司已經將板厚控制到約5 μm, 并正在研發WQHD 分辨率級別的FMM 產品(1)。

　　• 多重材料復合法主要采用樹脂和金屬材料混合以制作FMM 以應對熱膨脹, V-Technology 目前具有做到厚度為5μm, 且成膜精度位置為2 μm FMM 的能力(向1 μm 發展)(1)。

　　雖然Hitachi Maxell 與V-Technology 分別采用電鑄和多重材料復合方式對QHD 分辨率以上的FMM 有進行研究, 但是其產品還未進入量產和廠商驗證階段。

　　Display 生產中主要采用的FMM 生產技術還是以蝕刻為主。該技術主要由Samsung Display 主導并用于中小尺寸的AMOLED 制造中。

　　FMM 產業鏈主要由:

　　• 原材料供應商。

　　• FMM 加工商。

　　• 最終用戶。

　　三者組成。

Table 5 FMM Value Chain(2)

　　其中FMM 原材料由Hitachi Metals 提供, 其后材料會送到FMM 制作商處制作FMM Mask, 并待制作完成后送交到終端客戶手上。#p#分頁標題#e#

　　截至到2017 年中旬為止, Hitachi Metals 是為數不多能提供厚度在20 μm 以下、高分辨率(WQHD)且不會受到重力影響的FMM 原材料的廠商(1)。

　　采用蝕刻法制作FMM 板材時, 其基材為FMM Sheet 合金, 該合金材質一般為因瓦合金或超級因瓦合金:

　　• 因瓦合金簡稱為INVAR。一般FMM 用的INVAR 為是鎳Ni 含量為35.4%左右的鐵合金(INVAR 36), 且在-20℃~20℃下熱膨脹系

　　數平均值為1.6 × 10-6/℃。 (Table 6)。

　　• 如果需要制造高精度的FMM, 則需要更高級的INVAR 合金(Super INVAR alloy)?，F(xiàn)在市面上唯一能提供滿足FMM 使用需求的Super INVAR alloy 合金的廠商是Hitachi Metal (Table 7) 。

　　Hitachi Metals 提供的超因瓦合金板(Super Invar Alloy)產品編號為MA-SINVER(6)。

　　該合金成分比例約鐵50~70%, 鎳29~40%, 鈷15%以下。與其他材料相比, Hitachi Metals 提供的超因瓦合金板的熱膨脹系數趨近于0, 且能夠耐受蒸鍍制程的高溫而不變形。

　　在AMOLED 生產中, Samsung Display 與Hitachi Metal 有深度的合作且有可能就Super INVAR alloy 簽有排他性協議。

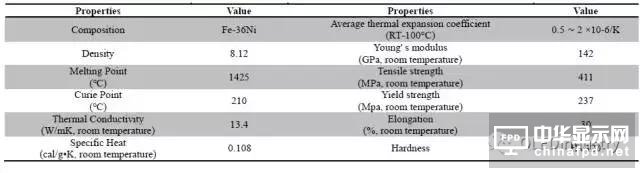

Table 6 Hitachi Metal MA-INV 36 基本參數(6)

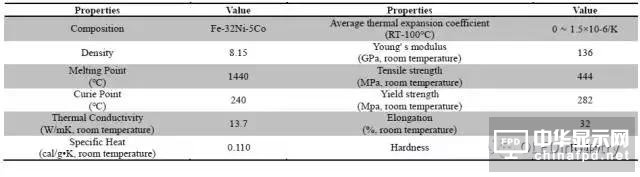

Table 7 Hitachi Metal MA-S-INVER 超因瓦合金板基本參數(6)

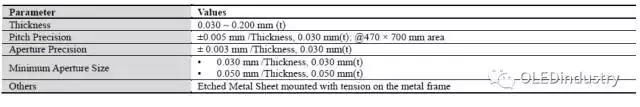

Table 8 Toppan 的FMM 主要參數(4)

　　FMM 掩模版為顯示屏生產必不可少的一個材料。在AMOLED 的生產中, FMM 主要運用于AMOLED 段RGB 材料的蒸鍍所用。

　　產線上使用FMM 蒸鍍AMOLED 時, 除去在較高溫度下(80℃左右)金屬形變和金屬熱膨脹的不利影響外, 隨著FMM 尺寸的變大, FMM 中部亦容易產生形變, 導致蒸鍍材料的錯位, 并最終產生EML 層錯位混色和金屬過孔無法覆蓋等現象。

　　因?yàn)樵诂F(xiàn)階段FMM 很難兼顧大面積、第重量、低熱膨脹系數的要求(Table 8)。

　　同時FMM 亦為生產耗材。因?yàn)檎翦儾牧蠒?huì)在FMM 上沉積, 所以FMM 從理論上而言是一種昂貴的易耗品。在產線上生產時, FMM在進行數次蒸鍍后都需要進行清洗,

　　而同一個工藝段往往需要多塊FMM 作為備用且相互輪流進行蒸鍍以保證生產的效率。
