　　最近一段時間，關于OLED廠商擴產的新聞不斷被報道，對于處于上游的OLED材料來說這些都是發展動力，OLED 上游材料主要為陰極、陽極、傳輸層材料、發光層材料。今天我們來看一看OLED發光材料和OLED襯底材料的現狀。

　　OLED發光層材料

　　發光材料是OLED面板的重要組成部分，通常分為三類：

　　小分子材料、高分子材料和稀土類發光材料。

　　從發光材料的制作過程來看，首先由材料廠商將化工原料合成OLED中間體和單體粗品，再進一步合成為升華前材料，將其銷售給OLED終端材料廠商，由OLED終端廠商進行升華處理后最終形成OLED終端材料用于OLED面板的生產。

　　小分子發光材料目前以日系廠商為主要供應者，共約占80%的市場份額。

　　歐美廠商則以高分子（PLED）材料的開發居多，主要有Covion、英國CDT、美國杜邦及住友化學，我國在有機發光材料的合成方面，已經張波部分關鍵技術并開始小批量生產。

　　OLED發光層制作上游流程

　　小分子（OLED）

　　分子量：幾百至幾千

　　技術與利情況：美國柯達，對授權態度保守

　　成膜技術：真空熱蒸鍍

　　設備投資成本：需要較大的真空設備，成本較為昂貴

　　適用領域：高價格、高附加值面板產品

　　相對優勢：

　　1、彩色畫容易；

　　2、制造技術較為容易，容易控制；

　　3、有機發光材料的合成以及純化比較容易。

　　相對劣勢：

　　1、真空設備成本高，價格昂貴；

　　2、蒸鍍率低，材料利用率差；

　　3、熱穩定性及機械性質差；

　　4、發展大尺寸面板不如高分子技術成熟。

　　主要材料生產商：

　　美國UDC，日本出光興產、三井化學、三菱化學，韓國三星SDI、斗山電子、德山、LG化學

　　高分子（PELD）

　　分子量：>10000

　　技術與利情況：英國劍橋現實技術公司，對與利授權態度開放

　　成膜技術：噴墨印刷、旋轉涂布法、絲網印刷、噴涂發

　　設備投資成本：可在大氣環境下成膜，設備成本較低

　　適用領域：低價格、低附加值、產量大的面板產品

　　相對優勢：

　　1、制造設備成本低。

　　2、利用噴墨印刷技術，有利于面板尺寸大型化。

　　3、原件結構較為簡單。

　　4、具有較好的耐熱性。

　　相對劣勢：

　　1、RGB三像素定位精度不容易控制，影響全彩化產品進程，彩色產品不如小分子OLED好。

　　2、像素內RGB三色高分子材料的膜厚均一化不容易實現。

　　3、噴墨印刷制造面板過程中，噴墨液滴尺寸不容易均一化。

　　主要材料生產商：美國陶氏化學、杜邦公司，德國默兊公司、日本住友化學、出光興產

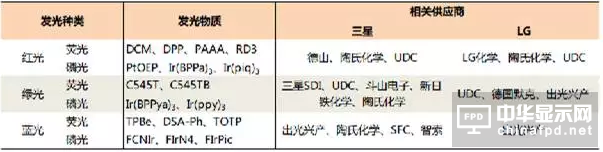

小分子OLED發光材料分類

　　OLED中間體部分相關公司

　　西安瑞聯

　　2001年開始進入OLED材料領域，主要從事OLED升華前材料的生產，現已擁有1000多種OLED單體和中間體合成和純化技術。升華前OLED材料和中間體供應商，約占其采販量的80%，并且是日本出光在中國大陸的唯一供應商，公司其他客戶還包括美國UDC、陶氏化學、日本出光興產、德國默克等。

　　濮陽惠成

　　共建成投產30余條生產線，OLED藍光功能材料芴類衍生物在2015年已經開始貢獻業績，同時公司還將繼續開發包括電子/空穴傳輸材料、電子/空穴注入材料、電子/空穴阻擋材料在內的其他OLED功能材料。

　　萬潤股份

　　同時向全球三大液晶巨頭——Merck、Chisso和DIC供貨。

　　公司出資3000萬元投資設立江蘇三月光電科技公司，負責開發OLED顯示產品，2015年公司OLED顯示材料收入約8000萬元，隨著下游客戶進入三星、LG供應鏈體系，OLED業務有望爆發。

　　萊特光電

　　從事OLED材料及中間體自主生產，毛利率逐年上升，目前已經打入韓國市場，是LG重要供貨商之一。

　　阿格蕾雅

　　專注于OLED材料的研發應用，與北京大學、中科院化學所、香港大學等有著密切的產研合作關系，目前已研發出并具有量產能力的OLED材料40多種，具備年產50噸中間體能力。

　　LG$三星OLED發光材料主要供應商

　　三星

　　藍光材料：保土谷化學（日）、出光興產（日）

　　綠光材料：新日鐵（日）、斗山（日）

　　紅光材料：陶氏（美）

　　空穴注入/傳輸材料：德山（韓）、SDI（韓）、出光興產（日）

　　電子傳輸材料：SDI（韓）、出光興產（日）

　　LGD

　　藍光材料：JNC（日）

　　濾光材料：默克（德國）、UDC（美）、東麗（日）

　　紅光材料：東麗（日）

　　空穴注入/傳輸材料：保土谷化學（日）、LG化學（韓）

　　電子傳輸材料：LG化學（韓）

　　1、Cynora（德國）

　　重點開發高效率長壽命的藍色TADF（熱激活延遲熒光）發光材料。

　　2、UDC（美國）

　　擁有OLED知識產權，4000余件各類相關專利；提供紅綠磷光為主的OLED材料；HTL材料領域占27%市場份額；與愛普生練手研發打印OLED技術。

　　3、BASF New Business（德國）

　　從事OLED技術研究超過15年，研發出透明OLED與OPV面板技術。

　　4、斗山電子（韓國）

　　主營OLED發光層基質材料、覆銅薄層壓板（CCL）、柔性CCL；HTL領域占據20%市場份額。

　　5、陶氏化學（美國）

　　從事OLED材料研發，主要向三星供應紅光材料。

　　6、德山金屬（韓國）

　　主營半導體與OLED材料，向三星提供功能層材料；HTL領域占31%市場份額。

　　7、Kyulux九州（日）

　　從事TADF研究，擁有九州大學50余項相關專利；2016年先后分別獲得三星與LG投資支持。

　　8、LG化學（韓國）

　　開發銷售偏光片、3DFPR、印刷電路板材料、感光材料、ITO膜及各種OLED相關材料。

　　9、Merck默克（德國）

　　HTL材料領域占27%市場份額，磷光綠色材料占21&市場份額；主要客戶包括三星、LG、德國Fraunhofer FEP研究所；與愛普生聯手研發打印OLED技術。

　　10、Nippon Steel新日鐵（日）

　　磷光綠色材料占21%市場份額，提供各種OLED材料。

　　11、Orthogonal（美國）

　　研發可直接用于柔性O(shè)LED的光刻膠與相關氟化物。

　　12、Polar OLED（英國）

　　結合OLED與液晶技術，研發更易生產的打印方式。

　　13、PPG Industries（美國）

　　與UDC共建磷光材料生產研發基地。

　　14、R-Display $ Lighting（美國）

　　由前柯達研發人員創建，生產OLED發射材料和載流子傳輸材料。#p#分頁標題#e#

　　15、Sun Fine Chem（韓國）

　　研發OLED精細化學品、有機TFT技術。

　　OLED襯底材料

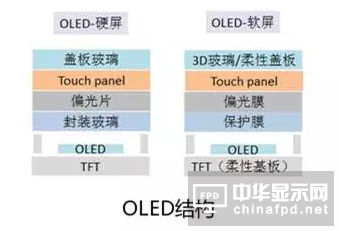

　　硬屏OLED采用玻璃材質的偏光片和TFT基板，而在曲面OLED顯示屏中，偏光片、TFT基板皆采用柔性材質。

　　柔性O(shè)LED可選襯板及蓋板材料：

　　聚合物塑料

　　可選種類：

　　聚萘二甲酸乙二醇酯（PEN）

　　聚對苯二甲酸乙二醇酯（PET）缺點是玻璃化溫度過低，熱膨脹系數偏大。

　　聚酰亞胺（PI）缺點是顏色泛黃，具有強雙折射性，干擾顯示器件。

　　聚砜醚（PES）

　　聚碳酸酯（PC）

　　聚醚酰亞胺（PEI）

　　柔性玻璃

　　可選種類：

　　厚度50um的超薄透明玻璃，缺點是易碎，彎曲型受限。

　　金屬薄片

　　可選種類：

　　厚度0.1mm的箔片式金屬，缺點是限用定收光技術，整體出光率低；易翹曲變形，產生微裂紋擴展。

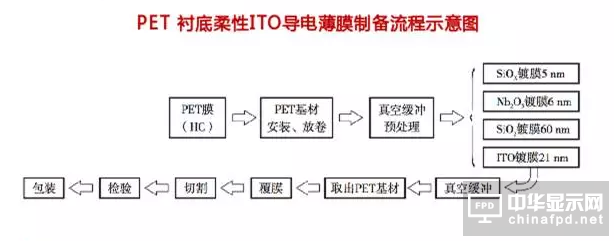

　　由于ITO薄膜制備使用蒸鍍技術，因此襯底溫度較高，有機柔性襯底普遍存在玻璃化溫度低且熱膨脹系數大導致熱變形、水氧阻擋能力差的問題。

　　PI熱分解溫度為500攝氏度，熱穩定性較好，且機械性能優秀，抗張強度高；因此業界認為除莫倩廣泛使用的PET薄膜外，PI薄膜是最適宜作為柔性O(shè)LED襯底的材料之一。

　　有機聚合物塑料襯底材料優缺點

　　優點

　　重量輕：PET襯底FOLED重量可達同面積玻璃襯底OLED的三分之一。

　　柔韌性：抗沖擊強，不易破損，耐用性好。

　　低成本：使用連續氣相沉積工藝設備連續卷筒式流水線生產，降低成本。

　　性能卓越

　　缺點

　　平整性差：平整性不如玻璃襯底，可能造成器件短路。

　　熔點低：基板工藝溫度高情況下，可能導致柔性襯底變形融化，尺寸不穩定。

　　壽命短：水氧透過率高，影響粘附性和器件壽命

　　ITO薄膜易脫落：低溫淀積ITO薄膜電阻率高、透明度差；粘附性不好；PET與ITO熱膨脹系數相異，器件受熱時可能脫落。
